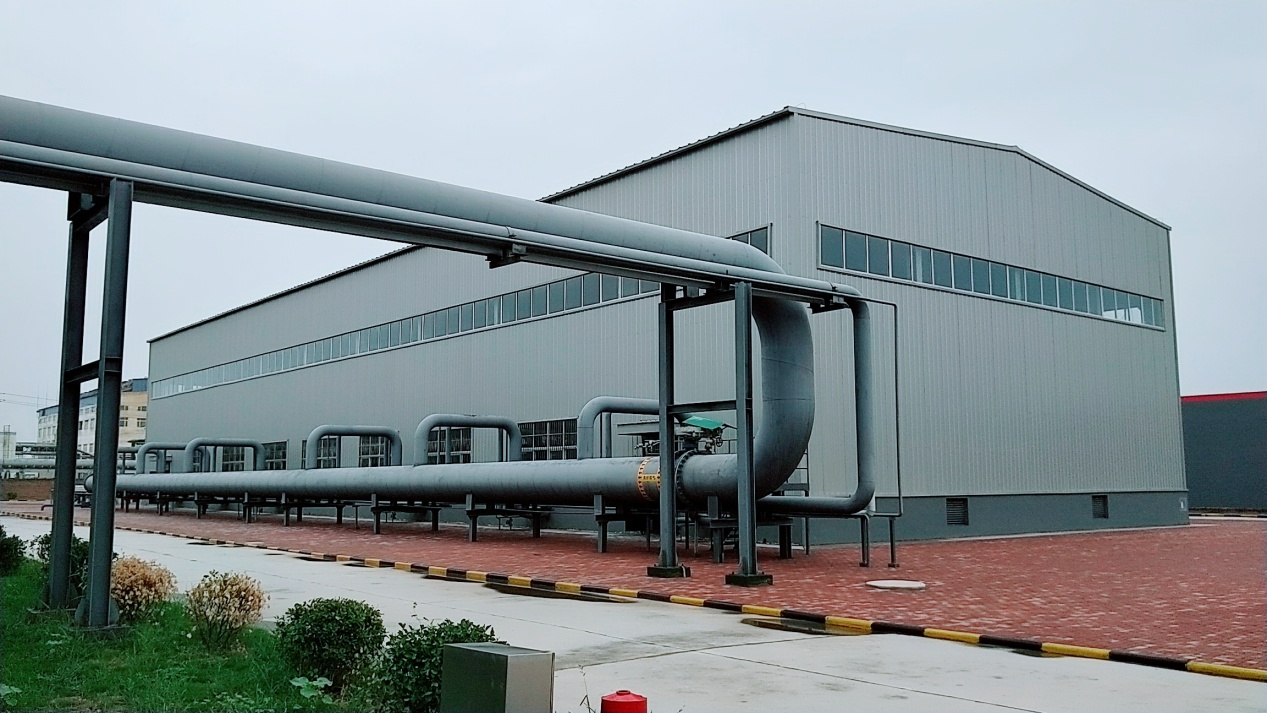

菏泽富海焦炉煤气综合利用项目建设外输首站、外输末站各1座，首站生产的焦炉煤气输往郓城县开发区进行综合利用。自控系统工程为外输首站、末站新建工艺设备配套数据采集及控制系统，完成站内主要工艺参数的采集、显示和控制。

　　系统结构

自动化站控系统由过程控制系统(PCS)及安全仪表系统(SIS)组成。安全仪表系统(SIS)又分为紧急关断系统(ESD)及火气系统(F&GS)两部分。过程控制系统(PCS)、安全仪表系统(SIS)均独立采用西门子SIMATIC S7-400H系列热备冗余系统。SCADA系统采用WINCC组态软件，对首站站控系统、末站站控系统及压缩机控制系统相关参数进行统一监控，外输首、末站控制室均配置1台实时数据服务器和1台历史数据服务器，互为冗余。客户端与服务器采用C/S架构。

　　系统优势

　　过程控制系统(PCS)及安全仪表系统(SIS)分别独立，PLC采用热备冗余、容错设计，使系统具有较高的安全与可靠性。

　　控制室内实时数据服务器和历史数据服务器分别冗余，设备故障后便于及时恢复原有数据，保证系统正常运行，提高了数据安全性。

　　客户端计量撬采用无线通讯模式，通过就地采集、无线传输的方式，实现了远距离的数据交互，保证了通讯的效率和稳定性。

　　项目总结

　　本系统具有完整的监控功能，能够集中对包括外输首站、末站以及客户端计量撬的工艺设备及公用工程等实施统一监视、控制、管理，从而实现生产流程自动化，保证安全生产、提高经济效益。
