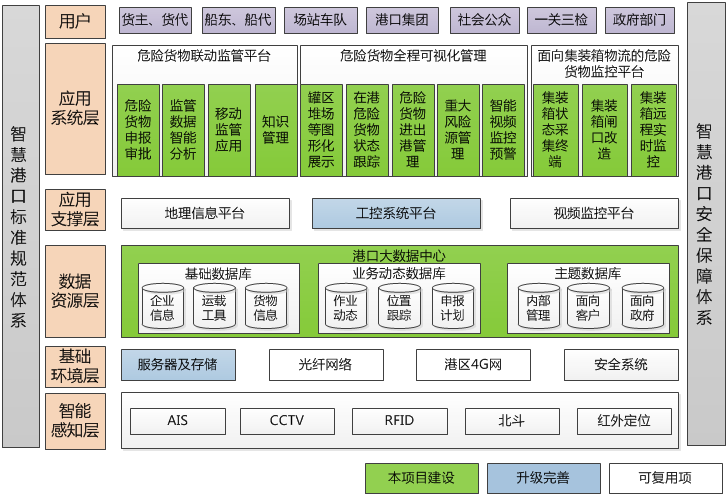

唐山港危险货物监管平台被交通部列为智慧港口建设示范工程,推进智慧港口示范应用,实现港口服务全流程自动化、智能化,提高港口物流效率和智能化水平。其中,京唐港液体化工码头有公司(简称京唐港)自控系统工程为唐山港危险货物监管平台的核心部分。
京唐港自控系统工程包含了26座储罐及传输工艺管线的配套仪表设施、SCADA控制系统和管理信息系统(MIS)等,此外还包括汽车及火车装卸车系统、泵房、消防系统及消防泵房等相关的系统设施。
京唐港自控系统采用三层网络架构,分为数据管理层、控制层、仪表设备层。数据管理层提供WEB发布数据接口,配置工业网闸确保系统安全;控制层为集散型控制系统,在中心控制室设置冗余控制服务器及操作站,用于工艺流程数据采集监控及工艺设备远程控制操作,在机柜间设两套PLC控制主站及多个IO分站,服务器与PLC控制站之间通过高速以太网通信进行数据交换。
京唐港汽车及火车装卸系统为全自动控制工艺系统,通过IC一卡完成车辆出入库、定量装车、过磅交接等全流程作业管理工作。装车控制系统具有全自动定量装车功能,付油过程可实现定速定量控制,具有防静电、防溢油等联锁保护功能,系统可真正实现过程无人员干预操作,提高作业过程的安全性、可靠性。
自控系统功能:
具有生产业务管理功能;
实现生产工艺控制系统数据采集及信息记录存储;
实现生产工艺自动化仪表设备状态监控及集中控制;
实现汽车及火车装卸作业全自动化控制功能;
提供多种数据接口,实现与唐山港集团及省市数据平台对接功能;
配置工业网闸及白名单系统,实现工控信息安全。
自控系统的主要组成部分:
SCADA组态软件:Vijeo Citect;
PLC控制系统:Quantumn系列;
DELL工业级服务器;
Rosmount雷达液位系统;
