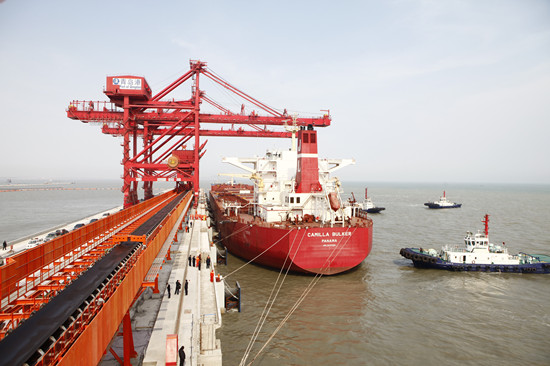

青岛港董家口港区40万吨矿石码头工程位于青岛港董家口港区。该工程目前共建设有1个40万吨级铁矿石接卸码头和1个20万吨级铁矿石码头,配套4台卸船机;现有流程皮带33条;同时建有自控系统、洒水除尘系统、干雾除尘系统、污水处理系统、消防系统、视频监控系统、翻板机、移动溜槽、给料小车、堆取料机等配套系统及设备。
系统结构
自控系统PLC为罗克韦尔(Rockwell)AB 1756系列的远程站架构,在中控室设立PLC主站、现场机柜间设立同系列远程站。主站、远程站之间采用的IO网为罗克韦尔星型ControlNet架构。PLC编程软件为Logix5000,上位监控软件为FactoryTalk View SE。
罗克韦尔的ControlNet架构具有网络规划功能。在进行系统集成时,可根据不同设备的数据量、协议、通讯速率进行网络占用时间的合理性规划。大大优化了CPU对于整个网络的调度。同时实际物理IO数据的非规划性也保证了控制系统对于必要数据的控制和监控功能的优先级。
控制系统主要完成自动流程启停控制、流程热切换、故障停机和紧急停机、数据采集、数据传送、监视、操作、生产作业管理、报表输出、数据处理、信息查询以及图形拷贝等功能。
其中自动流程的实现为生产单位带来了极高的应用价值。自动流程控制功能包括自动流程顺起、自动流程逆启、自动流程顺停等功能。由于矿石码头皮带机较多,手动单起流程时间较长,能耗巨大。自动流程的实现很大程度上降低了流程启动时间,同时自动流程顺停功能,在进行流程排空作业时可优先顺序停止已经排空的皮带机,大大减少了皮带机的无效运行时间,降低能耗节约能源。
目前矿石码头自控系统先后已经实现了87条自动流程启停作业功能,该功能极大地提高了生产作业的全自动化,避免了交叉作业时人为误操作的风险。提高作业效率,节约能源,为客户降低了生产作业成本。
