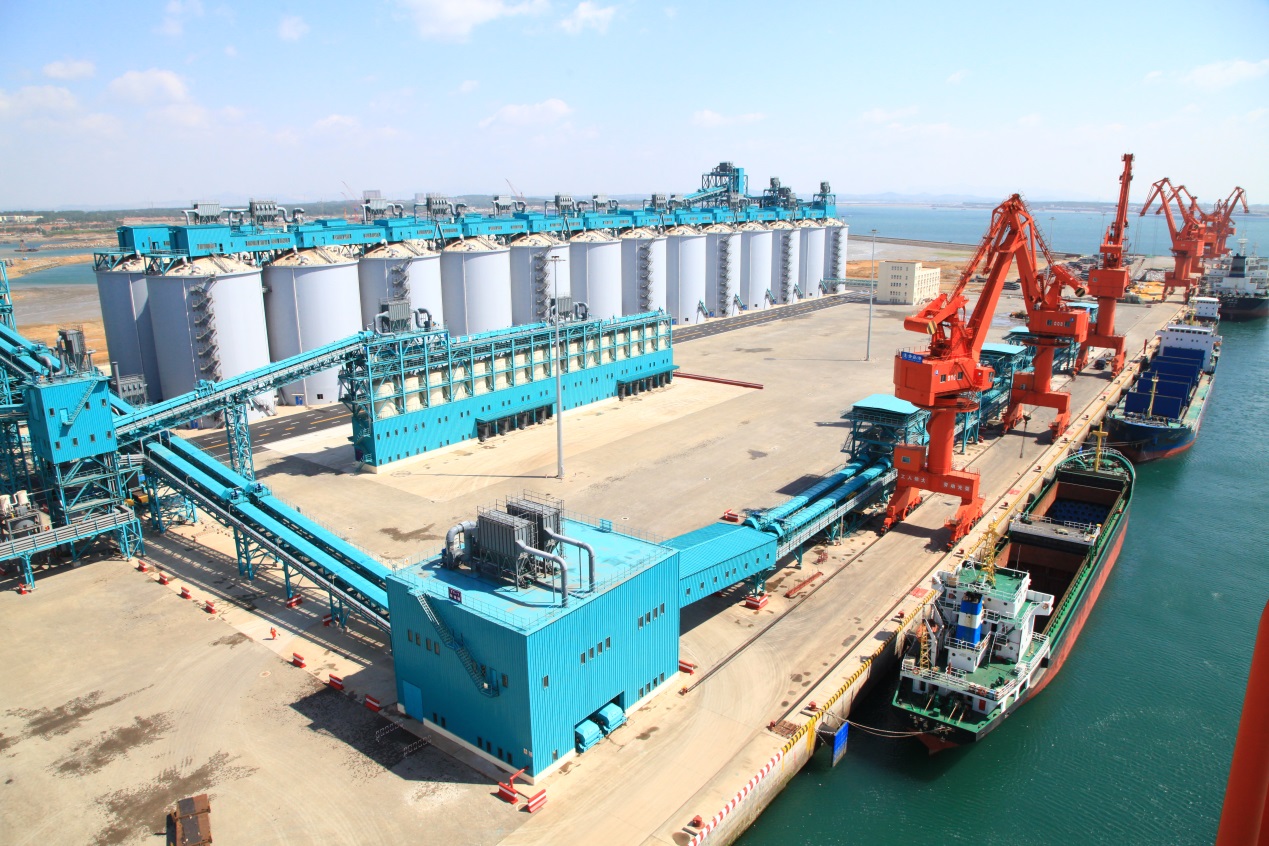

青岛港董家口港区北三突堤通用泊位（散粮码头）工程位于青岛港董家口港区，粮食码头共有两个泊位，码头建设2条卸船入仓皮带机系统、26个1万吨筒仓、1座工作楼、1座汽车装车楼、1座灌包楼及其他配套设备设施，实现粮食卸船入仓、倒仓、出仓灌包和出仓装汽车/集装箱等功能。

　　系统结构

　　自控系统PLC为罗克韦尔（Rockwell）AB 1756系列的远程站架构和FLEX分布式架构，在中控室设立PLC主站、1号所和2号所设立1756远程站、现场设立1794FLEX站。主站、远程站、FLEX站之间IO网为罗克韦尔星型以太网架构。PLC编程软件为Logix5000，上位监控软件为FactoryTalk View SE。

　　粮食码头自控系统的特点就是设备集成量大、集成度高。该系统集成了：中央控制系统、门机控制系统、采样控制系统、灌包楼控制系统、装车楼控制系统、斗秤计量控制系统、螺旋清仓机控制系统、皮带秤通讯单元、在线测温控制系统、除尘控制系统和中央控制室的监控操作站、服务器及打印机等。主要完成自动流程启停控制、流程热切换、故障停机和紧急停机、数据采集、数据传送、监视、操作、生产作业管理、报表输出、数据处理、信息查询以及图形拷贝等功能。

　　控制系统通过硬件集成、PLC软件编程、实时采集和处理生产中的各项相关数据，准确反映某阶段内工艺参数值以及变化趋势，及时发布报警信号信息，为管理网络提供监控数据；通过HMI组态编程，在监控计算机上实时监视和控制相关设备及各项工艺参数；通过网络通讯系统，使各层管理人员实时了解生产作业情况。上位操作站主要完成工艺流程及实时数据的显示、调度、管理等，包括数据采集和处理、报警、联锁保护等。

　　粮食码头自控系统的高集成度大大降低了客户对于操作和监护人员的需求，降低了生产运营成本，提高了生产作业效率。实现了粮食散货码头日常生产的高自动化。
