一、工程概况
杭州市七格污水处理厂选址在钱塘江下游强潮河口段下沙七格村，服务范围由主城区的第三污水处理系统及临平污水系统、下沙污水系统的污水子系统组成，采取分期建设实施。是杭州市截流治污工程的一个重要组成部分，是作为杭州市截流治污工程的延续，对削减钱塘江污染负荷量、降低钱塘江污染物输出总量，保护钱塘江水域有着至关重要的作用。
杭州市七格污水处理长一期工程规模40万m³/天，其中35万m³/天于2002年建成投产，后5万m³/天于2011年建成投产；二期工程规模20万m³/天，与2007年建成投产。本改造项目同时对一二期工程进行提标改造，出水标准有一级B提标至一级A。
二、系统概况
1、概述
一期工程已建成一套由1个中央控制室，3套PLC现场控制站以及连接中央控制室和现场控制站的光纤环形冗余以太网组成的集中管理、分散控制的DCS系统。由于运行年代久远，原有系统出现故障率高、运行速度缓慢的现象。
综合一二期提标改造处理工艺过程、新增构筑物布局、设备和检测仪表分布等因素，工程在整体沿用现有自控系统拓扑结构的基础上，新增2个PLC现场控制站和1个现场分控站，并对现状部分设备进行相应的改造，将现有自控系统改造成一套功能完整、性能优良的DCS系统。
2、生产运行信息管理系统
根据用户需求，采用先进的信息技术建立一套涵盖全场一二期的生产运行信息化管理系统，对一二期运行数据进行同意存储、管理及分析，同时实现OA办公自动化，给操作管理人员对整个厂区的统一运营管控提供便利，提高管理部门的运营管理效率。根据需要，系统配置了数据服务器和生产运行信息化管理服务器，实现全厂数据的实时采集和存储管理，配套的生产运行管理软件给全厂的运行管理决策提供支撑。
3、中央监控系统

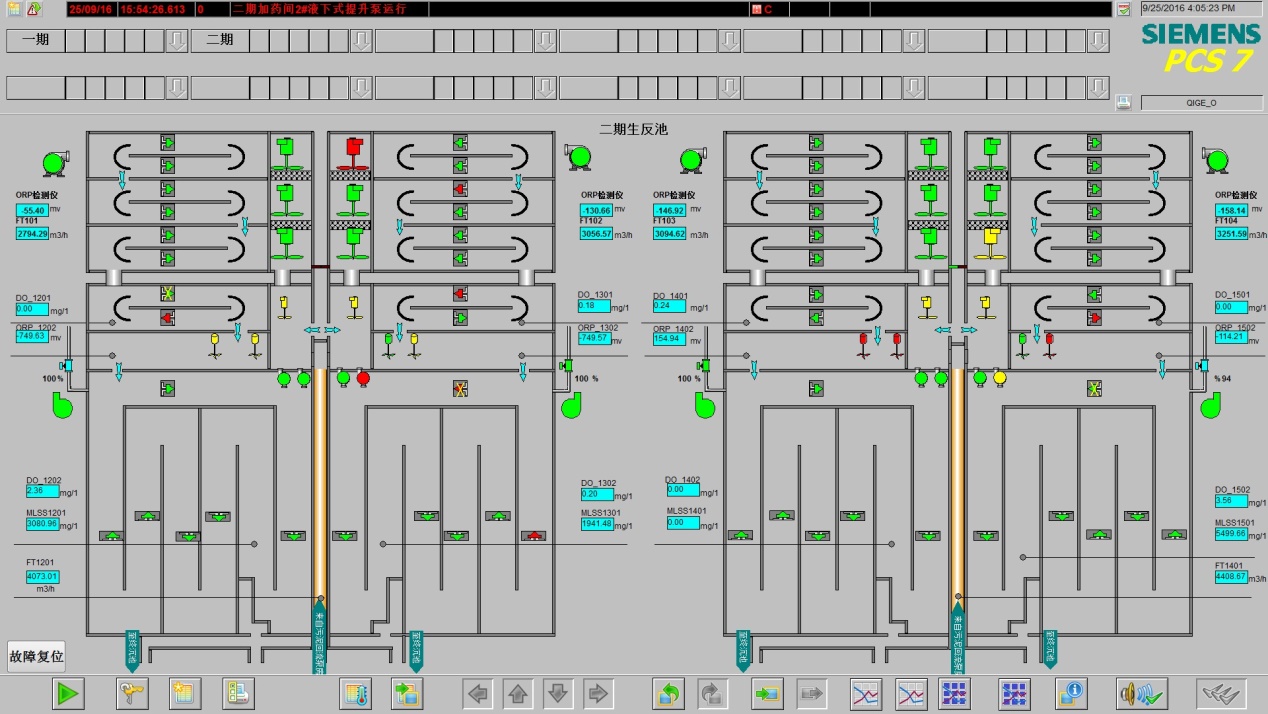

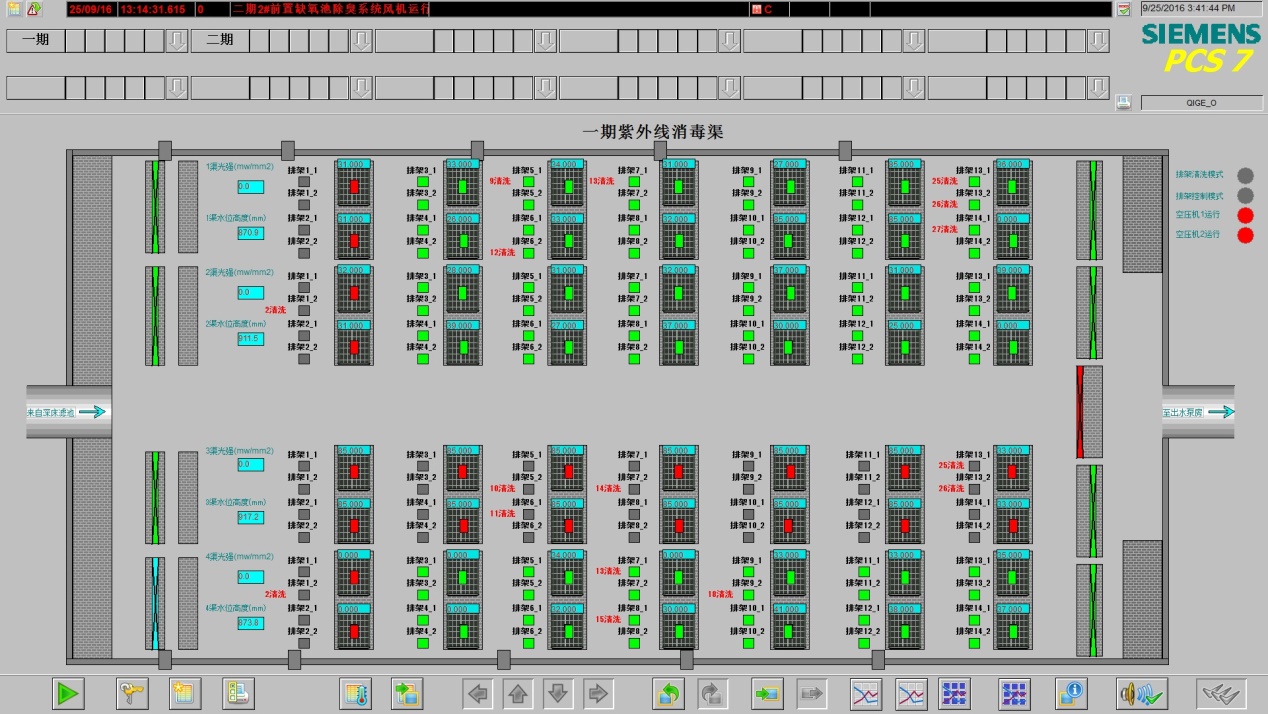

新增3台互为冗余的中央监控计算机，中控室2台，1#变电所1台。对上位监控软件进行升级，实现全部生产工艺流程画面的组态、生产数据的实时监控、报警指示、数据存档、分析报表等功能。
将原有的大屏幕投影系统进行替换，在原有影幕位置新增一套拼接大屏幕，屏幕由12台67吋DLP背投显示单元以及6台46吋液晶显示单元组成，配置统一的屏幕管理控制系统。中央12块拼接大屏幕系统主要用于监视一二期工艺画面，两边的6台屏幕用于全厂主要点位的视频监控。
4、现场控制系统
一期工程现场有5个PLC主站，采用西门子S7-400冗余控制器。其中1#、2#、3#站在原有的基础上进行升级，4#、5#为新增站点。1#、3#站只进行部分硬件升级，将现场总线通讯方式升级到以太网通讯，提升系统的运行速度。2#站有五个子站，分别位于鼓风机房、初沉池、初沉污泥泵房、生反池、内回流泵房，负责上述工艺系统的数据采集，同时新增一个子站，位于鼓风机风控制室。4#站位于2#变电所内，主要负责新增二次提升泵方、混合反应池、紫外消毒渠及出水计量井等构筑物内设备的数据采集与控制。5#站位于深床滤池控制室内，主要负责深床滤池自控设备的数据采集与设备控制等。但是该站由深床滤池设备供货厂家统一成套供货，数据通过环网接入整体控制系统。
二期工程期工程现场共设计5个PLC主站，采用AB的ControlLogix系列PLC。1#-3#是原有控制站，4#、5#是新增站。新增4#站位于出水泵房，监控出水泵房、紫外消毒渠、出水计量井、出厂水质监测等。5#站位于反冲洗泵房，监控反冲洗泵房、变配电间、滤池共用设备、中间提升泵房等区域。紫外消毒渠及深床滤池的PLC站由工艺供货厂家成套供货，设备接入自控环网。
5、通讯网络
中央监控层网络：本改造项目在原有部分光纤线路的基础上，对通讯设备进行升级改造，建成一套千兆快速光纤环网，将一期的5个控制站接入网络。同样对二期网络进行升级，将新增的4#、5#控制站接入环网。
现场控制层网络：现场控制站及远程IO、成套设备控制系统之间，通过百兆工业以太网相连接。现场控制站和部分带现场总线接口的变频、软启、智能仪表等通过开放的现场总线相连。
6、电力监控
一二期工程1#变电所、2#变电所、4#变电所及深床滤池内低压配电柜等电气设备中新增微机保护装置、变频器、软启动器、智能电力仪表等智能化元件，这些设备通过Modbus-RTU(RS485)接口接入电气专业通讯处理机，通过以太网传输至中央控制室，同时可以传输至厂区一二期总电力监控系统。
一期工程10KV高配间、1#变电所2#变电所内低压配电柜等电气设备中现存的多功能保护继电器、空气断路器、微机保护装置等通过通讯电缆接入1#和3#PLC站，由现场控制站采集电力数据后将数据传输至中控室，同时传输至总的电力监控系统。
7、视频监控
七格污水处理长一二期厂区共设置57个监控点，录像存储设备2台，综合解码平台1套。视频监控系统全部采用海康威视主流产品，在中控室、门卫、综合变电站、二期1#变电站四个场所设置视频监控客户端，形成一套覆盖全厂的实时监控系统。
视频传输网络与自控网络相互独立，视频主干网利用自控站点的光纤组成千兆光纤环网，保证网络传输的速度。
